Materiał siatek TEM a wynik obserwacji — jak dobrać nośnik do próbki i techniki

W mikroskopii elektronowej transmisyjnej wybór nośnika próbki decyduje o czytelności obrazu i poprawności interpretacji danych. Ta sama próbka może dawać odmienne rezultaty na siatkach miedzianych, niklowych czy tytanowych, ponieważ użyty metal nigdy nie jest całkowicie obojętnym tłem. Właściwa selekcja podłoża eliminuje ryzyko zniekształceń i pozwala uzyskać wiarygodne informacje analityczne na temat badanych struktur. Zrozumienie fizykochemicznych właściwości poszczególnych kruszców stanowi podstawę nowoczesnej preparatyki mikroskopowej.

Różnice materiałowe i ich wpływ na próbkę

Każdy metal wykazuje unikalne właściwości fizyczne i chemiczne, które determinują zachowanie próbki pod wiązką elektronów. Miedź zapewnia wysoką przewodność elektryczną oraz termiczną, a jednocześnie wykazuje minimalne oddziaływanie na pole magnetyczne obiektywu mikroskopu. Z kolei nikiel charakteryzuje się zauważalnie niższą przewodnością i właściwościami ferromagnetycznymi, co w określonych warunkach zniekształca naturalne pole układu. Tytan wyróżnia się brakiem właściwości magnetycznych oraz wyjątkową obojętnością chemiczną, choć znacznie gorzej przewodzi ładunki. W środowisku badawczym często wykorzystuje się również stal nierdzewną, która jest bardzo trwała mechanicznie, ale pozostaje podatna na zjawiska magnetyczne. Złoto i platyna oferują najwyższą stabilność chemiczną, stanowiąc rozwiązanie dla najbardziej wymagających preparatów.

Różnice strukturalne sprawiają, że identyczny materiał badawczy reaguje inaczej w zależności od zastosowanego podłoża. Przewodnictwo cieplne i elektryczne metalu bezpośrednio wpływa na rozpraszanie ładunku gromadzącego się pod wiązką elektronów. Zjawisko to w dużej mierze decyduje o ostrości i stabilności rejestrowanego obrazu. Równie istotna pozostaje reaktywność chemiczna powierzchni kruszcu. Odpowiada ona za niezamierzone wiązanie wybranych składników preparatu z ramą nośnika, co często prowadzi do błędnego odczytu rzeczywistego składu badanej próbki.

Zastosowany materiał staje się parametrem krytycznym przy dogłębnej analizie delikatnych struktur biologicznych. Kwestia ta dotyczy szczególnie preparatów zawierających grupy tiolowe lub białka silnie reagujące z metalami ciężkimi. W przypadku takich substancji powszechnie stosowana miedź może generować widoczne artefakty strukturalne. Rozwiązaniem tego powracającego problemu jest wykorzystanie podłoży tytanowych lub złotych, które skutecznie ograniczają niepożądane interakcje na poziomie cząsteczkowym. Szlachetne metale doskonale sprawdzają się także w badaniach wymagających zachowania skrajnie niskiego tła pierwiastkowego.

Powłoki nośne i dopasowanie do techniki

Sama metalowa siatka rzadko stanowi wystarczające oparcie dla bardzo drobnego materiału analitycznego. Syntetyczne powłoki takie jak Formvar czy cienkie filmy węglowe diametralnie zmieniają parametry przyczepności preparatu oraz ogólną stabilność nośnika. Formvar znacząco poprawia hydrofilowość powierzchni i ułatwia równomierną adhezję płynów, jednak z czasem wprowadza niepożądane tło organiczne i ulega degradacji termicznej. Dodatkowa warstwa naparowanego węgla wyraźnie zwiększa przewodnictwo całego układu, co skutecznie minimalizuje zjawisko miejscowego ładowania próbki. Umiejętne połączenie obu tych warstw tworzy optymalny kompromis między mechaniczną trwałością a najwyższą jakością obrazowania pod wiązką.

Wymagania wobec podłoża ewoluują w zależności od wybranej techniki mikroskopowej. Standardowe obrazowanie TEM opiera się zazwyczaj na ekonomicznych siatkach miedzianych z gładkim filmem węglowym. Zaawansowana technika cryo-EM narzuca z kolei konieczność bezpiecznej pracy w skrajnie niskich temperaturach. W tym wymagającym środowisku eksperci najczęściej sięgają po złoto lub specjalistyczne folie z regularną siatką otworów. Z kolei precyzyjna analiza cząstek środowiskowych wymusza zastosowanie tytanu, który maksymalnie redukuje zanieczyszczenia metaliczne i ułatwia naturalną dyspersję analizowanego materiału na powierzchni.

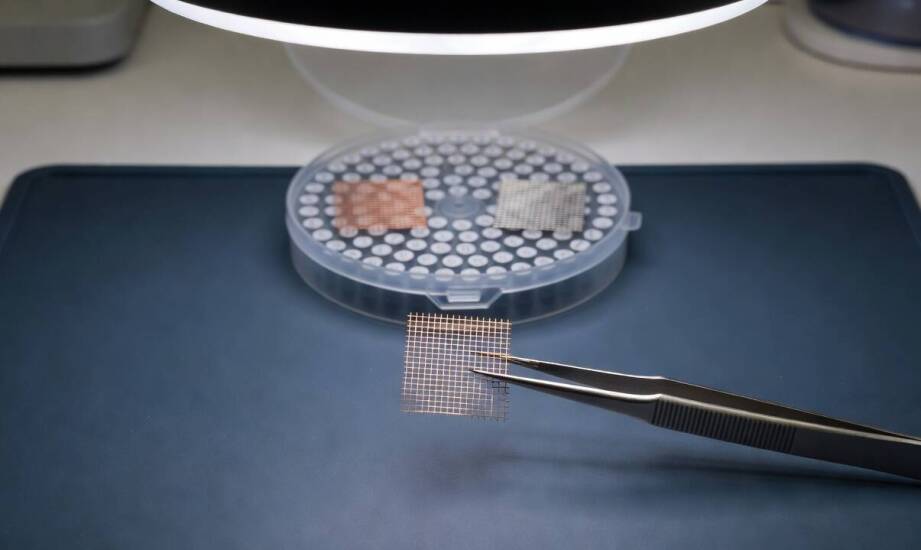

Laboratoria mają do dyspozycji szeroki przekrój podłoży o standardowej średnicy 3,05 milimetra, różniących się rozmiarem kwadratowych lub sześciokątnych oczek w przedziale od 200 do 400 mesh. Firma Unimarket od 1991 roku dostarcza placówkom badawczym zróżnicowane siateczki do mikroskopii oraz niezbędne odczynniki chemiczne. Dostępność wariantów z miedzi, niklu, złota czy stali nierdzewnej pozwala analitykom precyzyjnie dopasować nośnik do specyfiki prowadzonych eksperymentów. Ostateczny wybór odpowiedniej ramy i powłoki stanowi fundament poprawnych badań strukturalnych na poziomie nanometrowym.

Właściwy dobór nośnika wynika zawsze z precyzyjnego połączenia składu chemicznego badanej próbki, docelowych parametrów wybranej techniki obrazowania oraz maksymalnej tolerancji na powstawanie artefaktów. Świadoma selekcja surowców i powłok pozwala skutecznie uniknąć wielu błędów analitycznych już na najwcześniejszym etapie przygotowania preparatu. Dogłębne zrozumienie procesów zachodzących między metalem a badanym materiałem gwarantuje uzyskanie wysoce powtarzalnych i niepodważalnych wyników obserwacji.
